Обзор 3D-сканеров: технологии, виды и применение

Что такое 3D-сканер?

3D-сканер — это устройство, которое анализирует физический объект или пространство и создает его цифровую трехмерную модель. Он измеряет форму, размеры и текстуру объекта, преобразуя их в набор точек в 3D-пространстве («облако точек»). Эта технология позволяет быстро и точно переносить реальные объекты в цифровой формат для дальнейшего использования в проектировании, производстве, медицине и других сферах.

Отрасли применения 3D-сканеров

1.⁠ ⁠Промышленность и инженерия

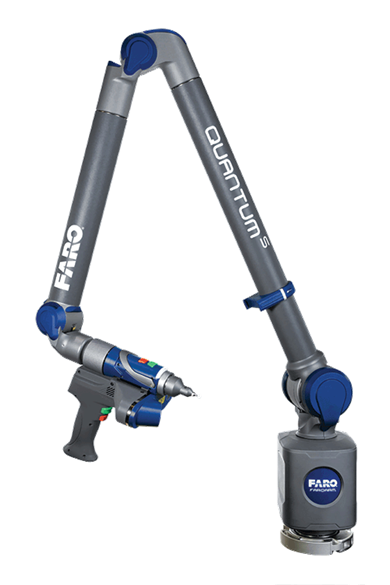

Пример: Сканирование деталей для обратного инжиниринга, контроль качества на производстве (например, сканер Faro Quantum ScanArm для авиационной промышленности).

Разработка прототипов: Ускорение процесса создания новых продуктов.

2.⁠ ⁠Медицина и стоматология

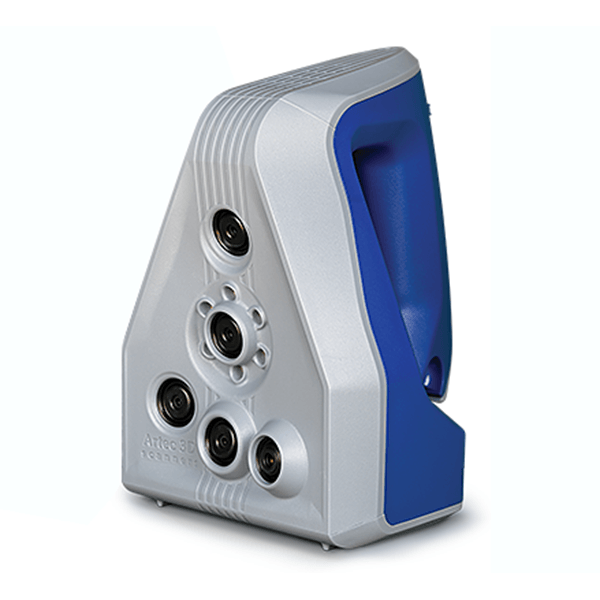

Пример: Изготовление индивидуальных имплантатов или ортопедических устройств (сканер Artec Space Spider для создания протезов).

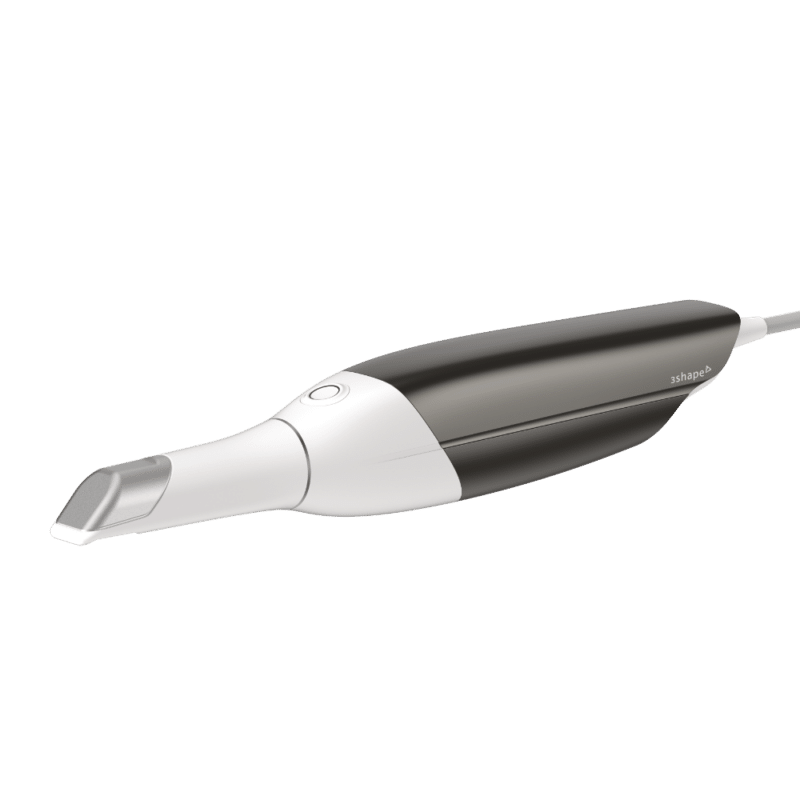

Стоматология: 3D-сканеры заменяют слепки зубов (например, 3Shape TRIOS).

3.⁠ ⁠Археология и реставрация

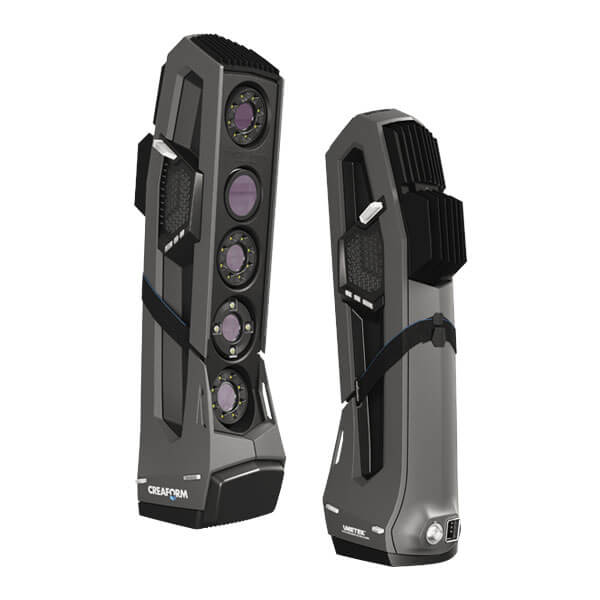

Пример: Оцифровка артефактов для сохранения культурного наследия. Сканер Creaform Go!SCAN 3D использовался для восстановления скульптур.

4.⁠ ⁠Кино и видеоигры

Пример: Создание реалистичных 3D-моделей персонажей и локаций. Фотограмметрия применялась в игре Star Wars: Battlefront II.

5.⁠ ⁠Образование и наука

Пример: Изучение анатомии в вузах или анализ древних окаменелостей.

6.⁠ ⁠Дизайн и архитектура

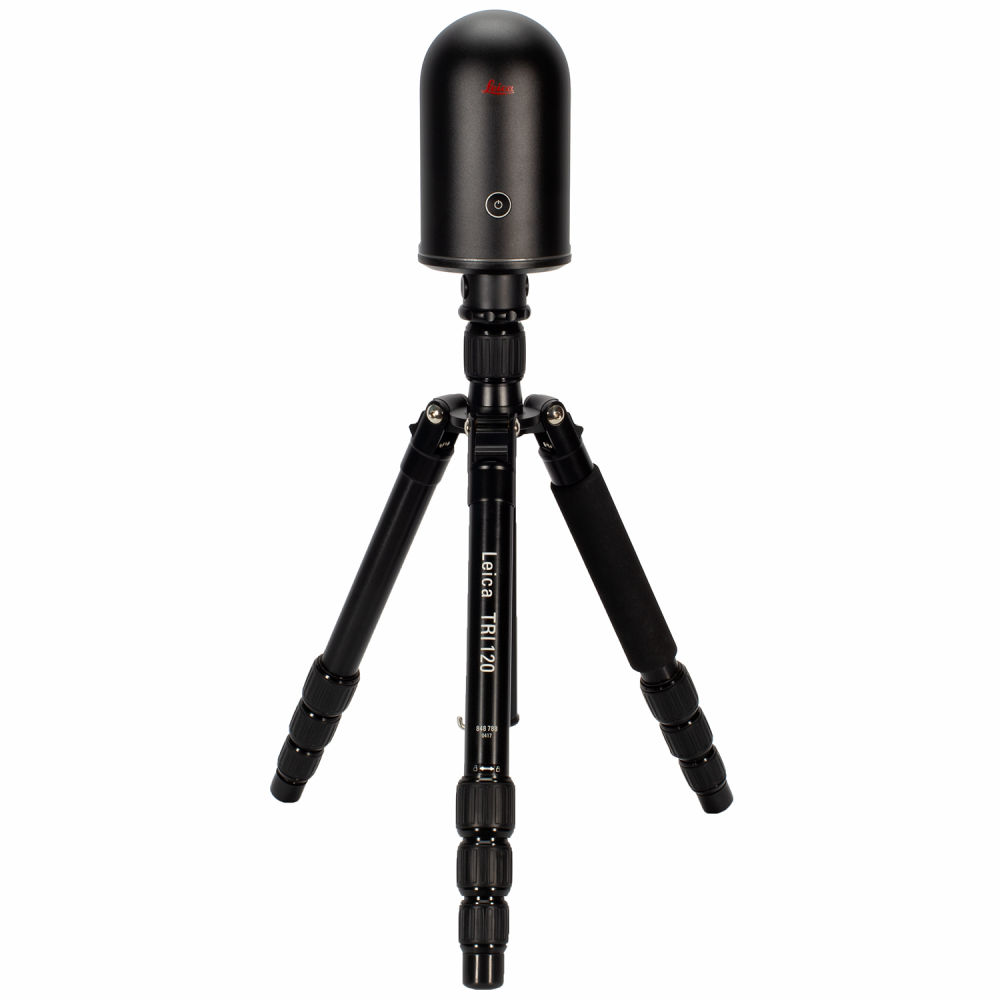

Пример: Сканирование зданий для BIM-моделирования (сканер Leica BLK360).

Технологии 3D-сканирования

1.⁠ ⁠Контактные сканеры

Как работают: Зонд физически касается объекта, измеряя координаты точек.

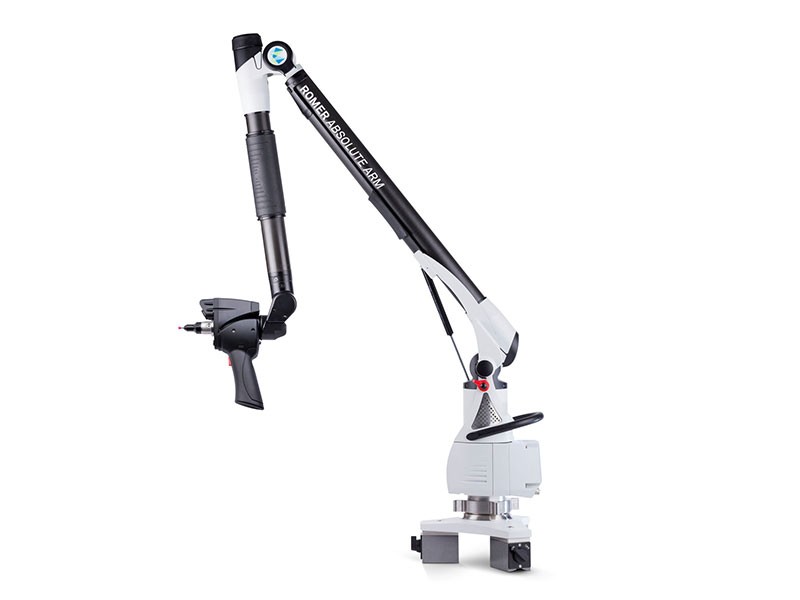

Пример: Координатно-измерительные машины (КИМ) Hexagon ROMER Absolute Arm.

Плюсы: Высокая точность.
Минусы: медленно, не подходит для хрупких объектов.

2.⁠ ⁠Бесконтактные сканеры

- Лазерные сканеры

Принцип: Лазерный луч отражается от объекта, время возврата измеряет расстояние.

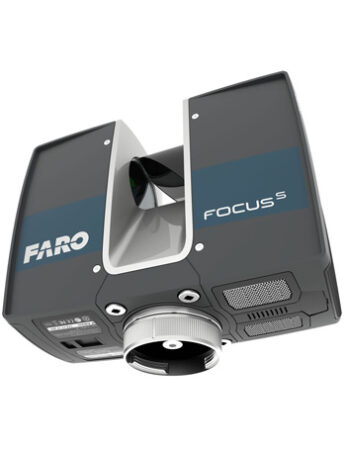

Пример: Faro Focus (строительные проекты);

Artec Leo (портативный).

-Структурированный свет

Принцип: Проекция световых узоров на объект и анализ их деформаций.

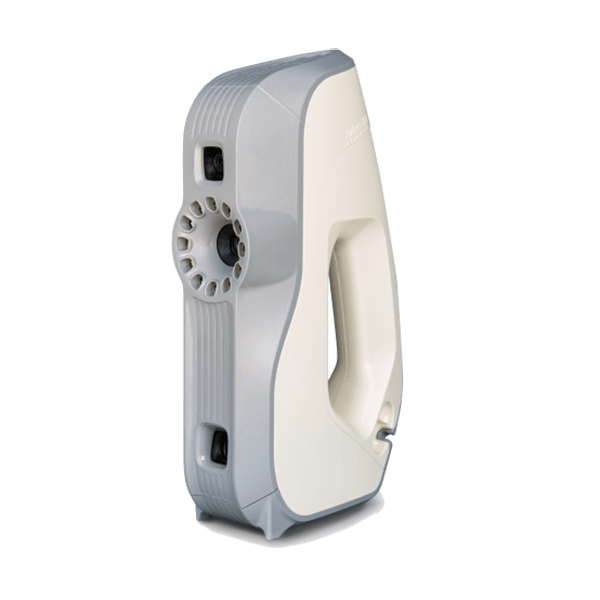

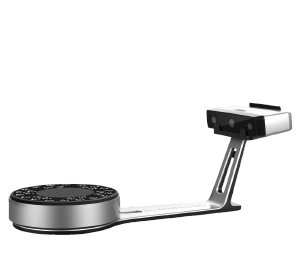

Пример: Artec Eva (для средних объектов), Shining 3D EinScan-SP.

- Фотограмметрия

Принцип: Создание 3D-модели из множества фото с разных углов.
Пример: ПО Agisoft Metashape для археологических находок.

- Времяпролетные (ToF) сканеры

Принцип: Измерение времени отражения светового импульса.
Пример: Microsoft Kinect (для VR и игр).

Виды 3D-сканеров

1.⁠ ⁠Стационарные

Особенности: Высокая точность, подходят для крупных объектов.

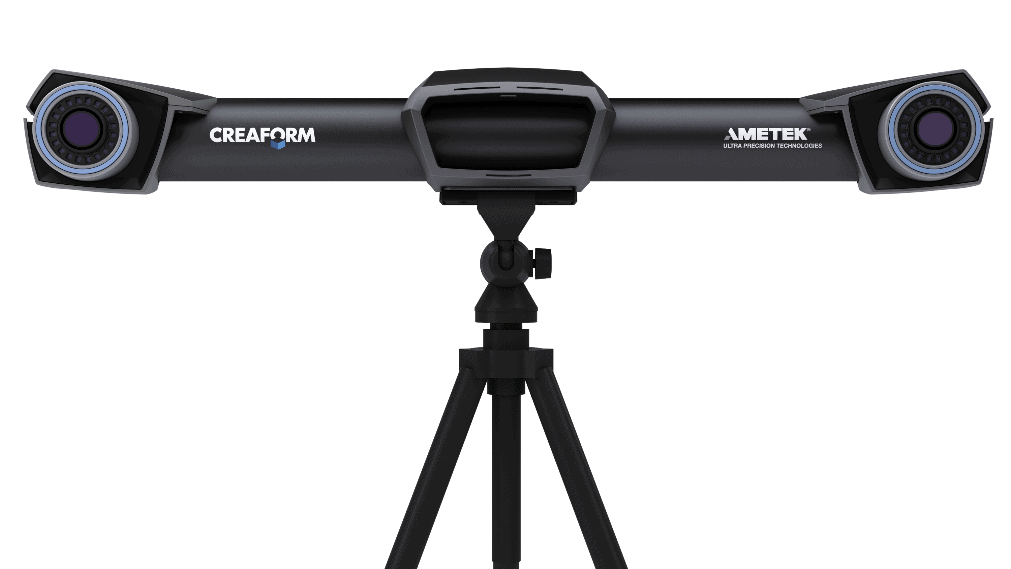

Пример: Creaform MetraSCAN 3D (промышленность),

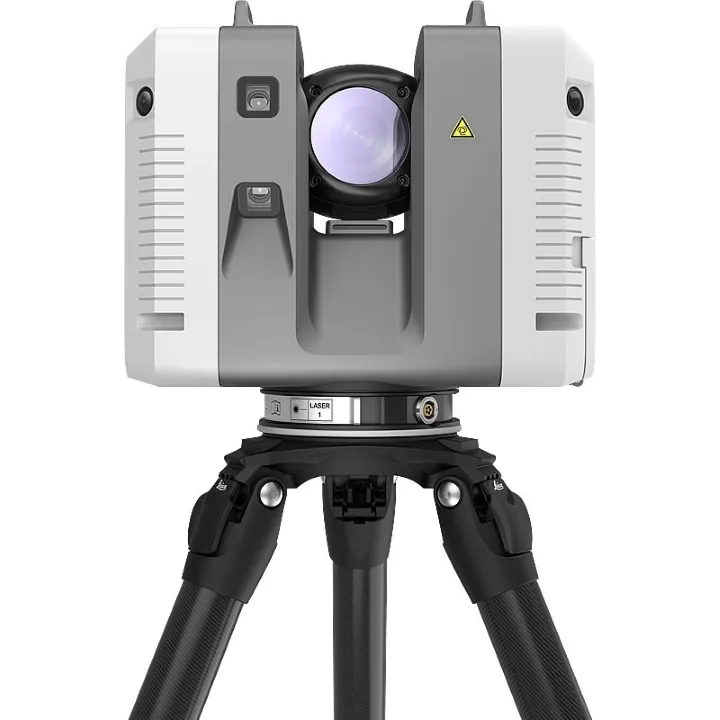

Leica RTC360 (геодезия).

2.⁠ ⁠Портативные

Особенности: Компактные, используются в полевых условиях.

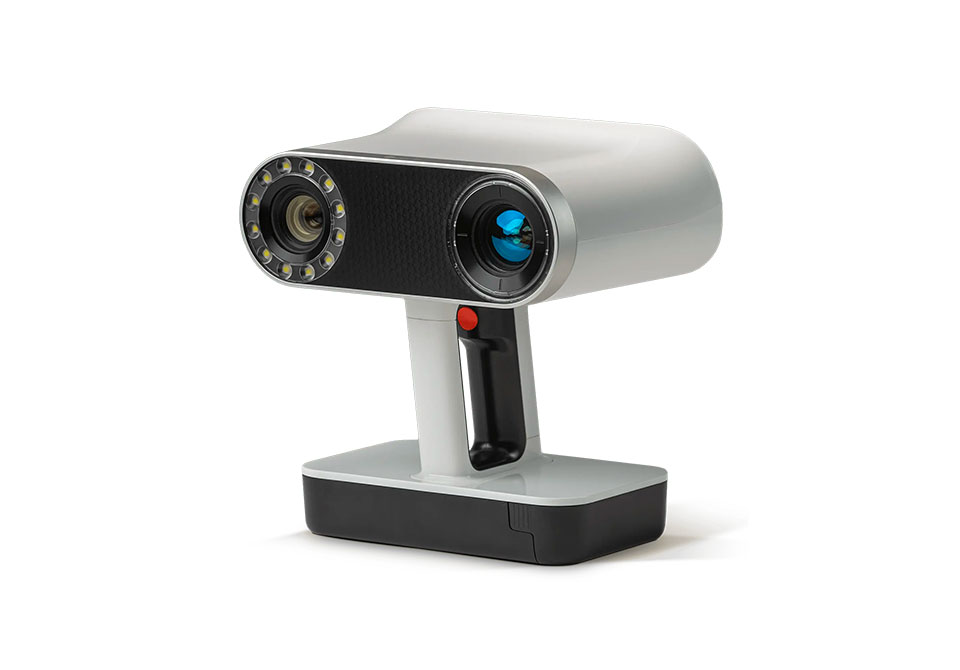

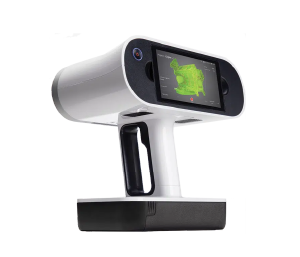

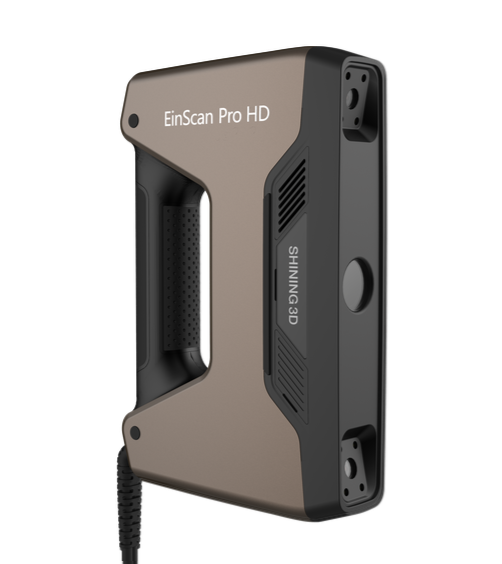

Пример: Artec Leo (автономный сканер с экраном), Shining 3D EinScan Pro HD.

3.⁠ ⁠Настольные

Особенности: Для малых объектов, доступны по цене.

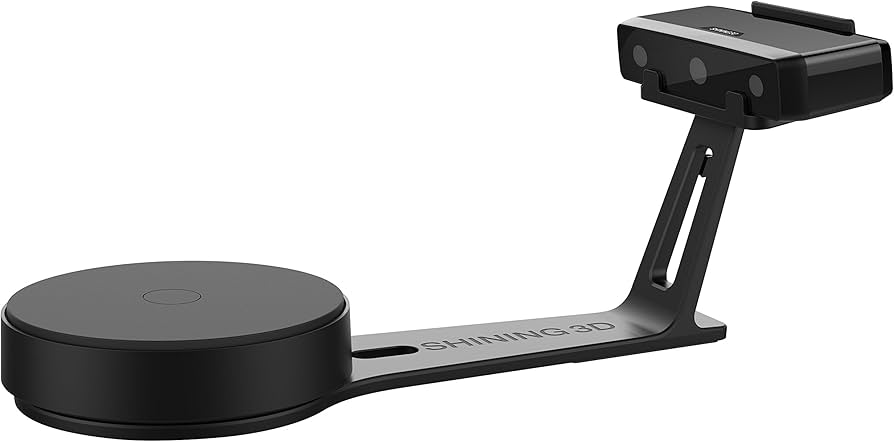

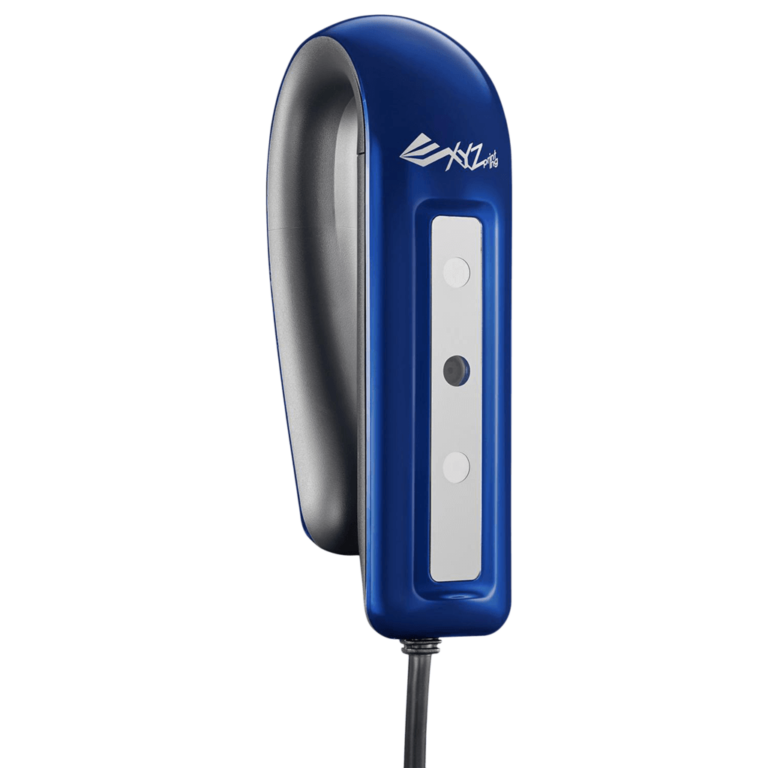

Пример: EinScan-SE, XYZprinting 3D Scanner.

4.⁠ ⁠Ручные

Особенности: Мобильны, но требуют стабильности рук

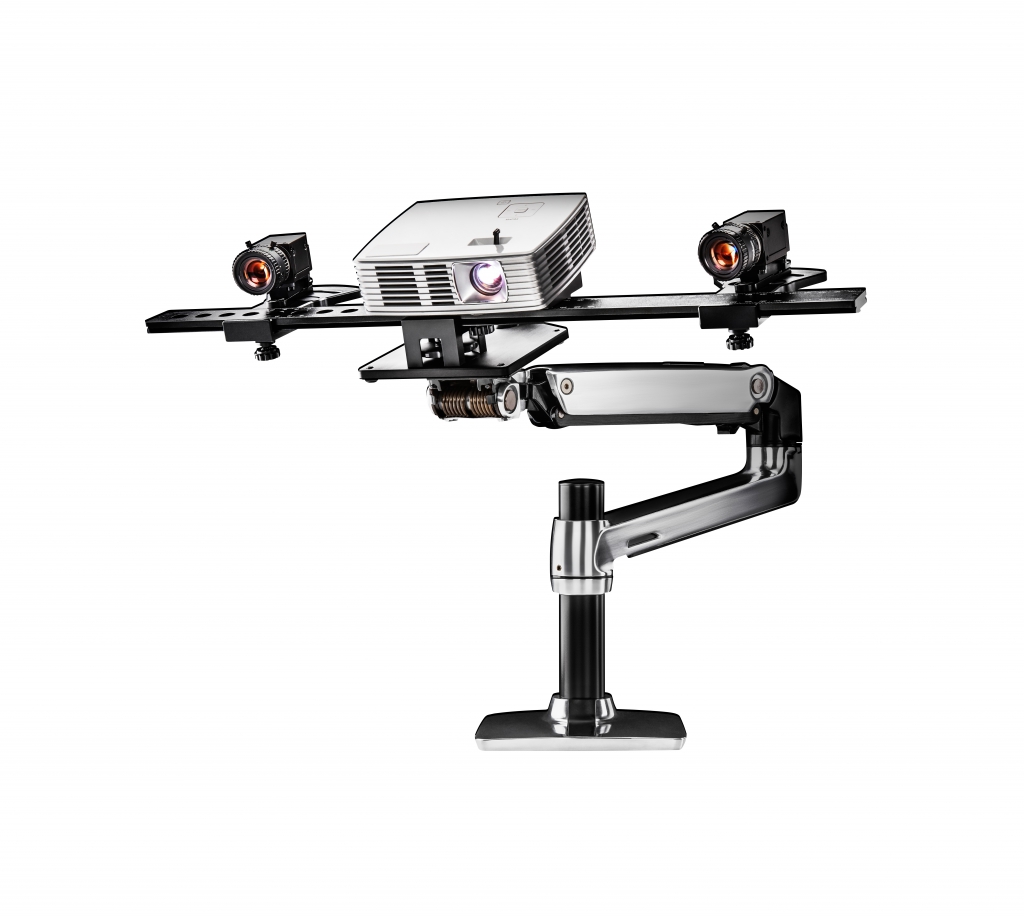

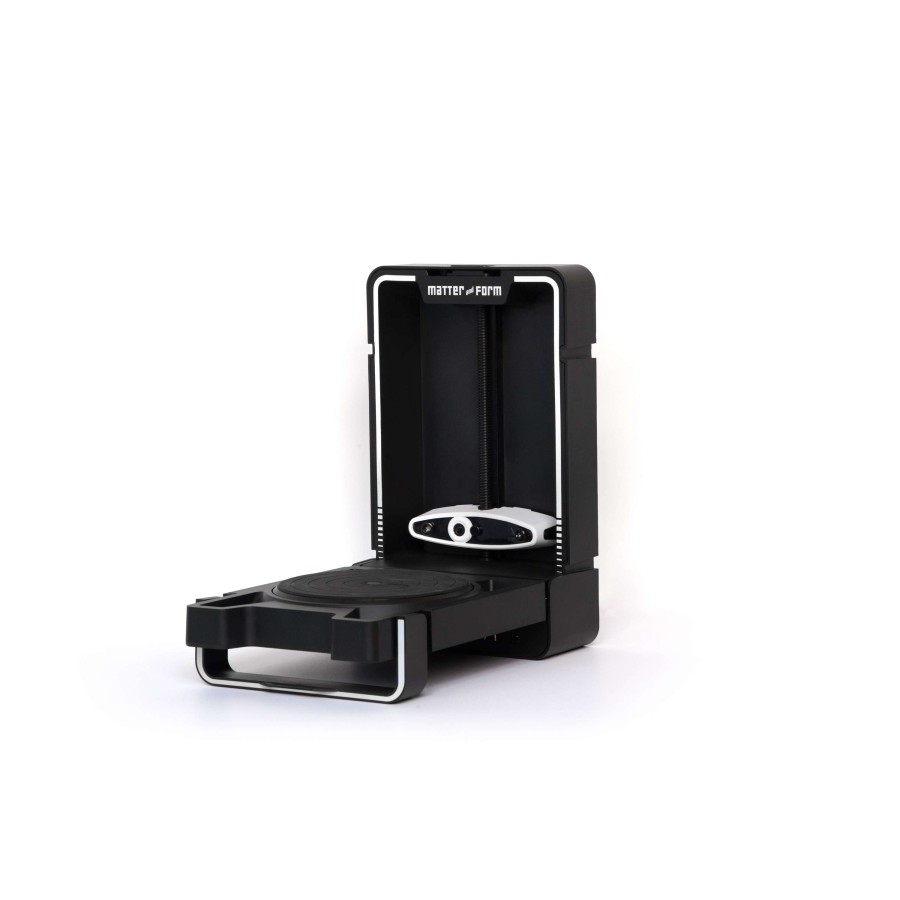

Пример: Matter and Form V2, HP 3D Structured Light Scanner Pro S3.

Как выбрать 3D-сканер?

⁠Для профессионального использования: Стационарные лазерные сканеры (Artec, Creaform).
Для малого бизнеса: Настольные модели (EinScan-SE).
Для полевых работ: Портативные сканеры с аккумулятором (Artec Leo).

Заключение

3D-сканеры стали незаменимыми инструментами в эпоху цифровизации. Выбор зависит от задач: от реставрации артефактов до создания VR-контента. Технологии продолжают развиваться, делая сканеры доступнее и точнее.

Любые вопросы по 3D-сканерам можно обсудить с нашими менеджерами!
